FPGA IP PACKAGE 하는 방법



1.Tools -> Crreate and Package New IP...

2. Next 선택

3.위쪽메뉴를 선택한뒤 Next

4.경로 설정후 Next

5. Finish

6. DIsplay name과 Ports and Interfaces 에서 in,out Port 체크

7.Package IP하면 완성





Package 한 IP를 불러오는 방법



1.create Block Design 을 누른뒤 디자인 이름을 설정하고 ok를 누른다

2.Settings 에 들어가서 IP란의 Repository 를 선택한뒤 + 를 누른다

3.IP를 모아둔 폴더를 선택한뒤 OK버튼을 눌러 창을 닫는다

4. +를 눌르면 IP를 찾을수 있는 창이 뜨는데 여기에 나한테 필요한 등록해둔 IP를 검색,선택하여 불러온다

5. 찾은 IP Diagram에 우클릭을 한후 Make External 를 누르면 외부 연결핀이 나와연결이 가능해진다.

6. F6을 누르면 에러 체크가 가능하다.

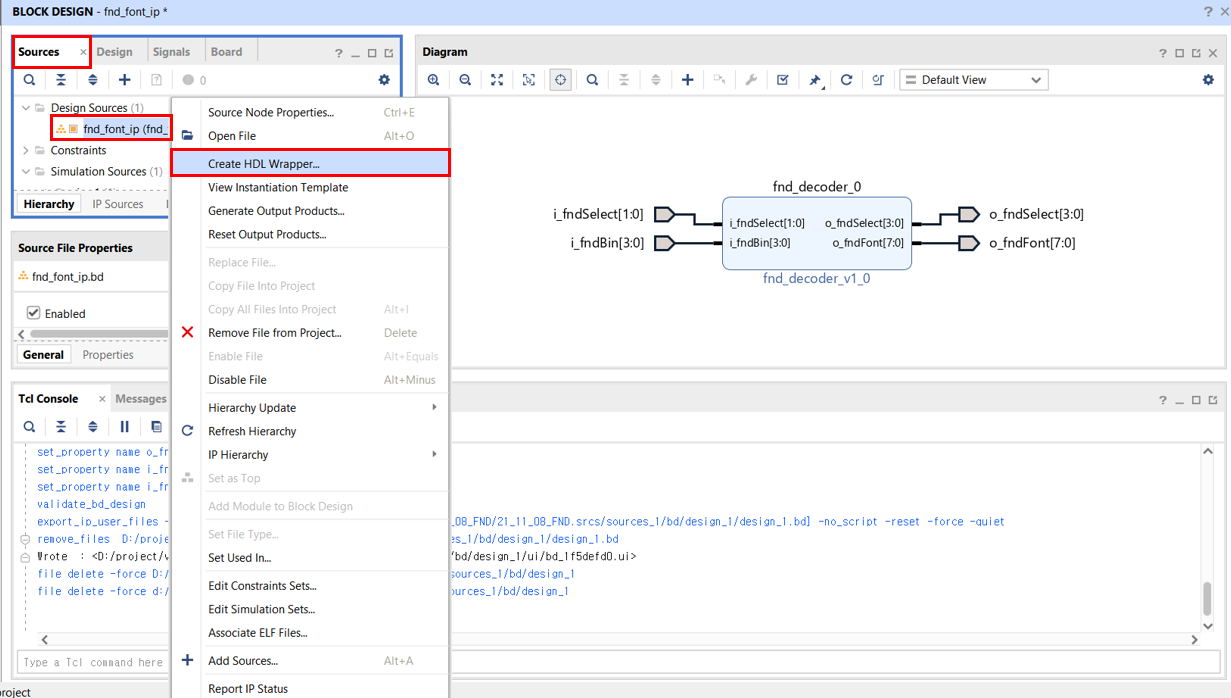

7. Sources 에서 피라미드 모양(IP)를 우클릭하고 Create HDL Wrapper... 을 누르면 탑이 생성이 된다.
