[H/W] Non,Diode,Rc 노드 조사

1-1). Non 노드에 펄스성 노이즈가 발생하는 이유를 설명하시오

스위치가 닫혀있을때 전류가 흐르는데 이때 스위치가 열리면

L에 저장되있던 전류가 스위치 방향 으로 계속 흐르려 하는데

이때 스위치는 R이 무한대 이기때문에 노이즈가 발생한다.



1-2). Diode 노드에 펄스성 노이즈가 사라지는 이유를 설명하시오

스위치가 닫혀있을때 전류가 흐르는데 이때 스위치가 열리면

L에 저장되있던 전류가 다이오드 방향으로 흐르면서 12V+VF(0.7V)가

되어 L의 잔류 전류가 전부 소모될때까지 흐르다 12V로 안정화된다.



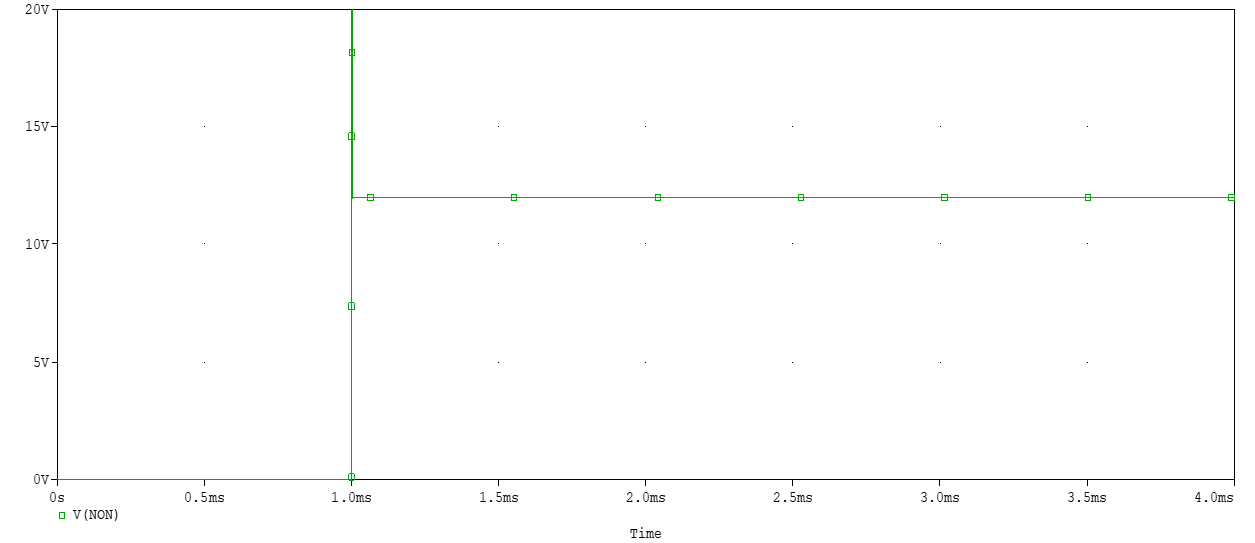

1-3). RC 노드에 펄스성 노이즈가 사라지는 이유를 설명하시오

스위치가 닫혀있을때 전류가 흐르는데 이때 스위치가 열리면 전압이 R을지나

C로 간다 C에 전압이 충전된후 12V로 안정된 전압이 나온다.
