[H/W] Passive 필터



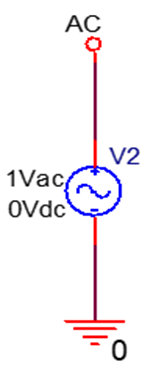

•1.Disign (1차) 1st order LPF, wc = 1M rad/s

LPF: 저역만 통과하는 필터입니다.

wc= 2πfc

fc= 1/2 πRC

1/RC = 1M (rad/s) 가 되도록 R,C를 설정합니다.

이때 통신영역에서 가장 적당한 R값은

1k~10k이기에 R=1k 를 기준으로

C의 값을 지정했습니다.

DB가 약 -3DB일때 1M의 값이 나옵니다.



•2.Disign (1차) 1st order HPF, wc = 1k rad/s

HPF: 고역만 통과하는 필터입니다.

wc= 2πfc

fc= 1/2 πRC

1/RC = 1k (rad/s) 가 되도록 R,C를 설정합니다

이때 통신영역에서 가장 적당한 R값은

1k~10k이기에 R=1k 를 기준으로

C의 값을 지정했습니다.

DB가 약 -3DB일때 1k의 값이 나옵니다.



•3.Disign (1차) 1st order BPF, wc1 = 1k rad/s,  wc2=1M

BPF: 일정 대역만 통과하는 필터입니다.

HPF 와 LPF가 직렬로 연결된

형식의 필터입니다.

wc= 2πfc

fc= 1/2 πRC

BPF=1/RC = 1k (rad/s),

LPF= 1/RC = 1M (rad/s)

 가 되도록 R,C를 설정합니다.

이때 통신영역에서 가장 적당한 R값은

1k~10k이기에 R=1k 를 기준으로

C의 값을 지정했습니다.

BPF: DB가 약 -3DB일때 1k의 값이 나옵니다.

LPF:DB가 약 -3DB일때 1M의 값이 나옵니다.
